泵的类型很多，按其工作原理可分为离心泵、轴流泵和混流泵三大类。目前在保护灌溉中采用最多的是多级式离心泵。它是在一根立轴上串联着可随轴旋转的多个叶轮，在叶轮上装有固定的导流壳。淹没在井水中的叶轮，在泵轴带动下高速旋转，叶轮中的水由于受到惯性离心力的作用，由叶轮中心甩向周边，经固定的导流壳流进上一级旋转着的叶轮再次受力、甩出。如此继续下去，水能（主要是压能）逐级升高，最后经末一级叶轮和上导流壳将水压入输水管扬至井口地面上。长轴井泵和潜水电泵大都属于此型。图4-22为JD型长轴井泵外形图，电动机1安装在井口地面上，靠一根长的传动轴带动井下叶轮旋转，井水由滤水管7流入，经系体6、输水管4和出水法兰盘3而流出井泵。图4－23为潜水泵外形图，是将电动机和水泵组成一个整体，潜入井下水中，电能通过防水电缆输入电动机带动水泵运行。由于省去了长的传动轴，所以结构紧凑，安装、维修方便，获得广泛采用。其主要用于高扬程、小流量井灌或用于农村人畜供水中。

    （二）水泵的工作参数

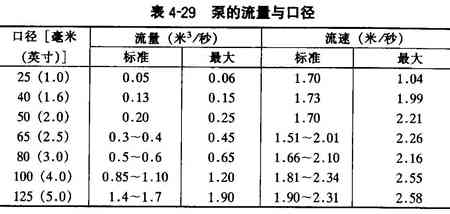

    1．流量 水泵的流量大致决定于泵的口径，流量Q（米3／吵）可用式（4-37）算出表4-29可作为估算用。

    2．扬程 又称水头，它是指被输送的单位重量的液体从水泵进口到出口所增加的能量。单位为米。

    3．功率 是指机械在单位时间（每秒）内做功的大小。单位用千瓦表示。

    在水泵铭牌或有关资料上，常见有"有效功率"、"轴功率"、"配套功率"。

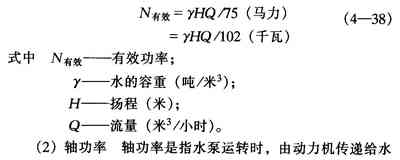

    （1）有效功率 有效功率是指水流经过水泵时所获得的能量，即水泵传给水流的净功率。可由水泵出水量和扬程、水的容重等，根据式（4-38）计算出来：

    （2）轴功率轴功率 是指水泵运转时，由动力机传递给水泵轴上的功率。有效功率与水泵效率η之比，即为水泵轴功率，即式中意义同前。

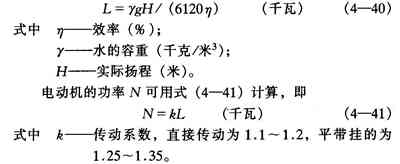

    （3）配套功率配套功率 是指带动水泵正常工作的动力机应具有的功率。配套功率与轴功率不同。因动力机经传动装置（皮带或联轴器等）传递给水泵轴要消耗一部分功。此外，为了使动力机不常常处在满负荷状态下工作，配套机械的功率总要各大于水泵轴功率，以保护动力机。所以，配套功率要比轴功率大一些。对电动机加在水泵轴上的动力叫做轴动力，轴动力L可用式（4－40）计算，即

    4．效率η 效率是表示水泵能量利用的指标。水泵在工作时，由于轴承填料和泵轴等机械运动的摩擦及水泵内的涡流现象，都要损失一部分能量。所以，动力机传给水泵轴的功率，不可能全部变成有效功率。有效功率和轴功率的比值就是水泵的效率。农用水泵的效率一般在65％～85％之间。

    5．转速n 转速是指泵轴（叶轮）每分钟的转数，常用转／分钟表示。水泵的额定转速，一般为485、730、970、1450、2900转／分钟。水泵的额定转速、实际达到的转速的高低对泵的出水量、扬程、功率都有直接影响。这是水泵性能中一个很重要的指标。水泵转速改变后，出水量、扬程、轴功率都随之改变。

    6．允许吸上真空高度 是指水面到抽水泵体叶轮的最大高程差。一般水泵的允许吸上真空度在8米以内。如果泵轴中心距动水位的垂直高度加上吸水管路损失扬程小于水泵允许吸上真空值，可以保证水泵正常出水量；若超过水泵的允许吸上真空高度值，水泵出水量就会减少；超过越多，汽蚀现象越严重，水泵也就抽不上水来。甚至出现一定的损坏。

    7．口径 口径是指水泵进口的内径，其大小常用英寸表示（英寸为非法定计量单位，1英寸=25．4毫米）。

    8．比转数 比转数称比速。是指模型水泵产生1米扬程。有效功率为1马力（即0．735千瓦）流量为0．075米3／秒时水泵叶轮缩小或放大的程度。比转速高低，是区分水泵类型是离心泵、混流泵还是轴流泵的一个标准。它和水泵的转速不是一回事。一般同型号、同口径的水泵，比转数越大，扬程、功率越小；反之比转数越小，扬程越高，功率也越大。

    （三）水泵的型号 水泵的种类很多，每一种又有很多品牌。为了订购、选用方便，有关部门对不同类型的水泵，根据其尺寸大小、扬程、流量、转速和结构等不同情况，分别编制了不同的水泵型号表。所以，知道了一台水泵的型号，就可以从泵类产品样本或使用说明书中查到该泵的规格。型号是由符号（汉语拼音）及其前后的一些数据组成的。符号表示泵的类型，数字则分别表示水泵进、出口直径或最小井管内径、比转数、扬程、流量、叶轮个数等。

    现将几类常用水泵的型号说明如下：

    4BA－12A：BA表示单级悬臂离心清水泵，4表示泵进口直径为4英寸，12表示该泵的比转数为120，A表示该泵叶轮被较小。

    20Sh－6：Sh表示单级双吸离心泵，20表示水泵进口直径为20英寸，6表示该泵的比转数为60。

    36ZBL-70：表示出水口直径为36英寸的半调节、立式轴流泵，其比转数为700。

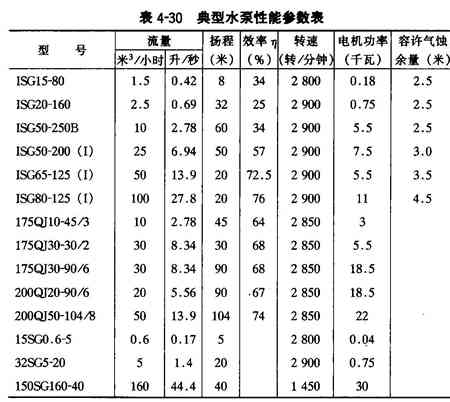

    典型水泵性能参数见表中30所示。

    （四）水泵的选配

    1．配管材料 灌水用管道一般用碳素钢管和硬质聚氧乙烯管。直管之间用接头、弯头和三通连接。碳素钢管用接头连接。聚氯乙烯管用黏合剂，配管中用各种阀门调节水量。阀门有调节水量的截止阀门，全开或全闭的闸板阀门和防止逆流的逆止阀门等。直径过小，投资少，但所耗能源较多；直径过大，运行能耗小，但投资高，应合理选择。

    2．水头损失的计算

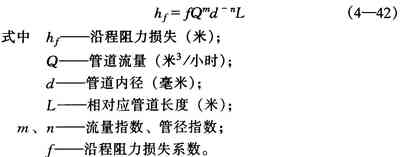

    （1）沿程水头损失是指水流在一定长度的直管道内流动时的压力水头损失，可由式（4－42）计算：

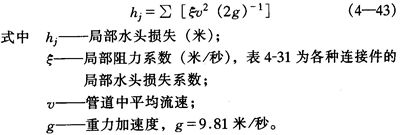

    （2）局部水头损失是指水流在管道中流动时，经过各种弯管、变径管、三通、阀门等时引起的压力水头损失，管道的总局部水头损失为管道中各种上弯、三通、阀门等水头损之和。其值可用式（4－43）计算：

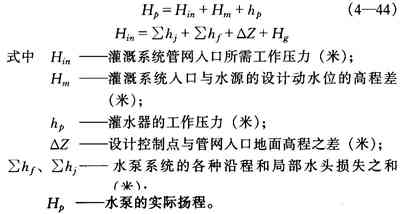

    （3）水泵扬程的确定水泵的扬程可用式（4－44）确定：

    当通过计算得到水泵的扬程和流量后，即可由水泵铭牌表选择合适的水泵型号。

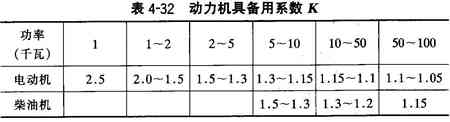

    （4）动力机选配动力机的选配是在水泵选定后，根据水泵的轴功率来确定。通常，水泵生产厂家已对应给出匹配动力机功率，如果缺少该指标，也可用式（4－45）计算水泵的匹配动力机动率，即

设计中应考虑保护地的电力情况，当保护地临近区域有电源，并且能够满足动力用电要求时，尽量选择电动机作为动力机；否则，应根据电动机和燃油机的综合造价，选择经济且安全的动力机。
